1. 概述
- ESP-01S WiFi 模塊是一款低功耗高性價比的嵌入式無線網絡控制模塊。可滿足智能電網、樓宇自動化、安防、智能家居、遠程醫療等物聯網應用的需求。
- 該模塊核心處理器 ESP8266 在較小尺寸封裝中集成了業界*的 Tensilica L106 超低功耗 32 位微型 MCU，帶有 16 位精簡模式，主頻支持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA，板載天線。
- 該模塊支持標準的 IEEE802.11 b/g/n 協議，完整的 TCP/IP 協議棧。用戶可以使用該模塊為現有的設備添加聯網功能，也可以構建獨立的網絡控制器。
2.硬件參數
- 工作電壓：3.3V （3.0 ~ 3.6V）
- 工作環境溫度：-40 - 85°C
- CPU Tensilica L106
- RAM 50KB（可用）
- Flash 32Mbit
- 系統
- 802.11 b/g/n
- 頻率范圍 2.4 GHz ~ 2.5 GHz（2400 MHz ~ 2483.5 MHz）
- 內置 Tensilica L106 超低功耗 32 位微型 MCU，帶有 16 位精簡模式，主頻支持 80 MHz 和 160
- MHz，支持 RTOS
- WIFI @2.4 GHz，支持 WPA/WPA2 安全模式
- 支持 UART、I2C、GPIO、PWM、SDIO、SPI、ADC、PWM、IR
- 內置 10 bit 高精度 ADC
- 支持 TCP、UDP、HTTP、FTP
- 內置 TR 開關、 balun、 LNA、功率放大器和匹配網絡
- 內置 PLL、穩壓器和電源管理組件 802.11b 模式下+ 20 dBm 的輸出功率
- 平均工作電流 80mA，深度睡眠保持電流為 20uA，關斷電流小于 5uA
- 可以兼作應用處理器 SDIO 2.0、 SPI、 UART
- 2ms 之內喚醒、連接并傳遞數據包
- 待機狀態消耗功率小于 1.0mW (DTIM3)
- 支持本地串口燒錄、云端升級、主機下載燒錄
- 支持 Station / SoftAP / SoftAP + Station 無線網絡模式
- 模組尺寸 24mm * 16mm * 3mm
3.引腳描述
4.管腳圖

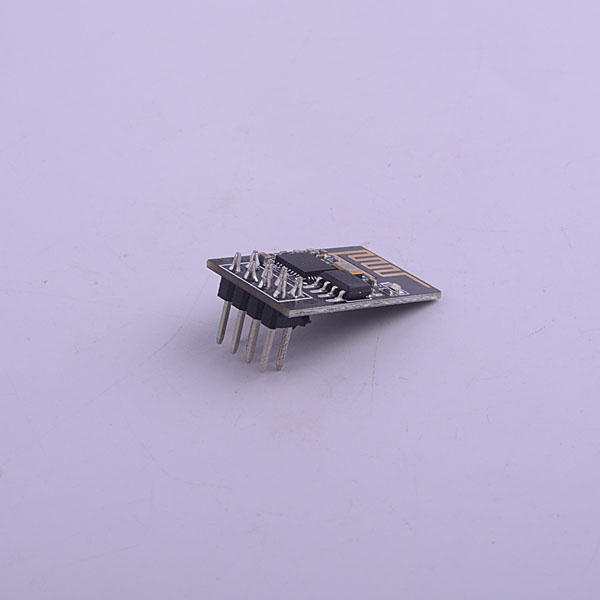

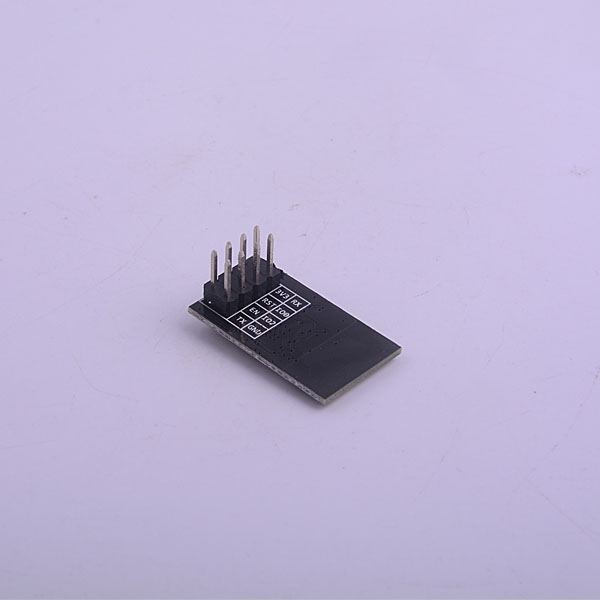

5.實物圖
