一、產品概述
ESP-M4模塊核心處理器采用高性價比芯片ESP8285。該芯片在較小尺寸封裝中集成了增強版的Tensilica’s L106鉆石系列32-bit內核處理器，帶片上SRAM。ESP8285擁有完整的Wi-Fi網絡功能，既能夠獨立應用，也可以作為從機搭載于其他主機MCU運行。當ESP8285托管應用時，能夠直接從外接Flash中啟動。內置的高速緩沖存儲器有利于提高系統性能
- ESP-M4模塊核心處理器采用高性價比芯片ESP8285。該芯片在較小尺寸封裝中集成了增強版的Tensilica’s L106鉆石系列32-bit內核處理器，帶片上SRAM。ESP8285擁有完整的Wi-Fi網絡功能，既能夠獨立應用，也可以作為從機搭載于其他主機MCU運行。當ESP8285托管應用時，能夠直接從外接Flash中啟動。內置的高速緩沖存儲器有利于提高系統性能，并且優化存儲系統。此外ESP8285只需通過SPI/SDIO接口或I2C/UART口即可作為Wi-Fi適配器，應用到基于任何微控制器的設計中。
- ESP-M4模塊支持標準的IEEE802.11 b/g/n/e/i協議以及完整的TCP/IP協議棧。用戶可以使用該模塊為現有設備添加聯網功能，也可以構建獨立的網絡控制器。
- ESP-M4模塊以*提供zui大實用性，為Wi-Fi功能嵌入其他系統提供無限可能。
模塊主要技術參數如下：
表1.1 模塊主要參數
分類 | 項目 | 參數 |
Wi-Fi | 頻率范圍 | 2.4G~2.5G(2400M~2483.5M) |
發射功率 | 802.11b: +20 dBm | |
802.11g: +17 dBm | ||
802.11n: +14 dBm | ||
接收靈敏度 | 802.11b: -91 dbm (11Mbps) | |
802.11g: -75 dbm（54Mbps） | ||
802.11n: -72 dbm（MCS7） | ||
天線 | PCB板載天線 | |
硬件 | CPU | Tensilica L106 32 bit微控制器 |
外設 | UART/SDIO/SPI/I2C/I2S/IR遙控 | |
GPIO/ADC/PWM/SPI/I2C/I2S | ||
工作電壓 | 2.5V ~ 3.6V | |
工作電流 | 平均電流：80 mA | |
工作溫度 | -40°C ~ 125°C | |
環境溫度范圍 | -40°C ~ 125°C | |
封裝大小 | 16mm x 24mm x 3mm | |
軟件 | Wi-Fi 模式 | Station/SoftAP/SoftAP+Station |
安全機制 | WPA/WPA2 | |
加密類型 | WEP/TKIP/AES | |
升級固件 | UART Download/OTA（通過網絡） | |
軟件開發 | Non-RTOS/RTOS/Arduino IDE等 | |
網絡協議 | *4、TCP/UDP/HTTP/FTP/MQTT | |
用戶配置 | AT+ 指令集/云端服務器/ Android/iOS APP |
二. 接口定義

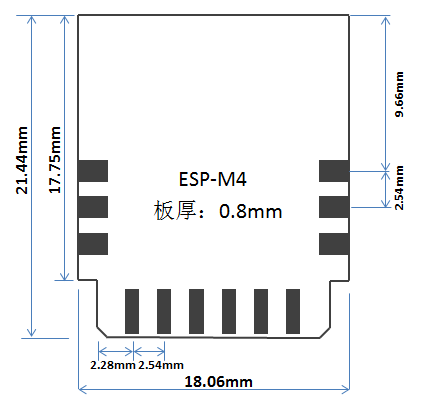

三、尺寸圖

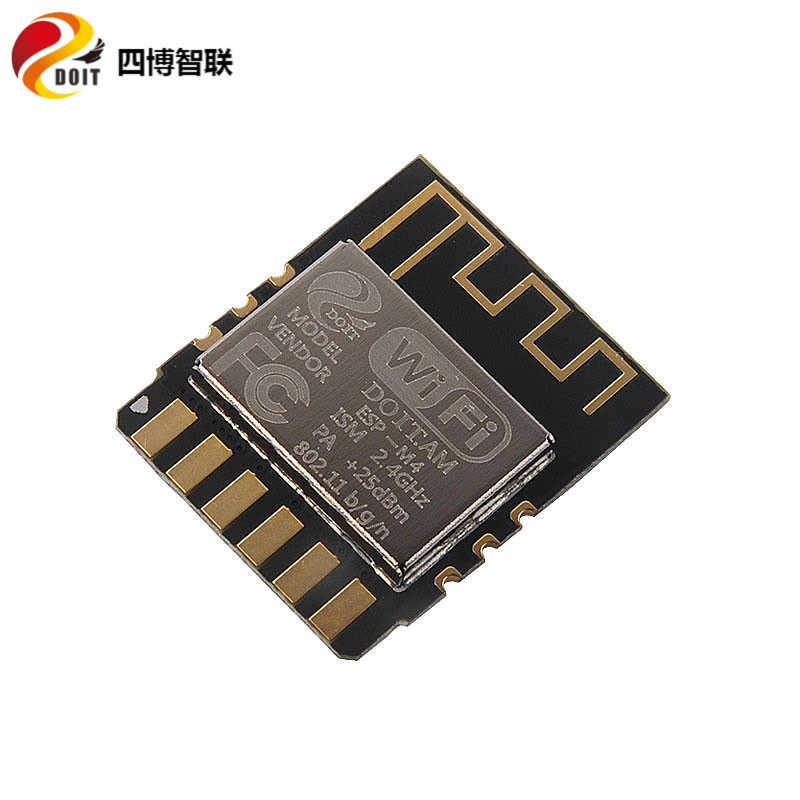

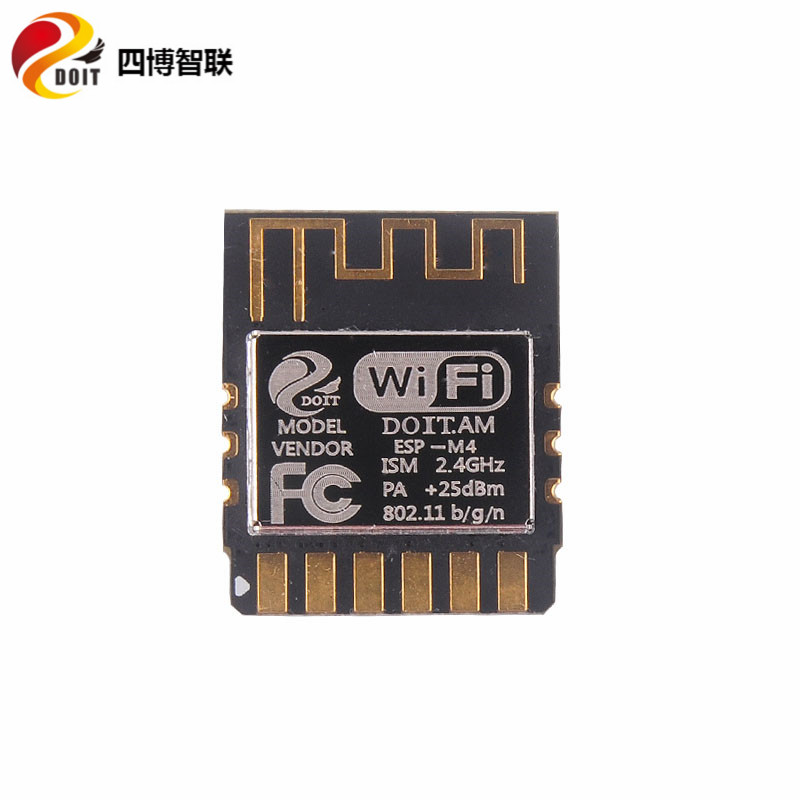

四、圖片
