ESP-M2模塊核心處理器采用高性價比芯片ESP8285。該芯片在較小尺寸封裝中集成了增強版的Tensilica’s L106鉆石系列32-bit內核處理器，帶片上SRAM。ESP8285擁有完整的Wi-Fi網絡功能，既能夠獨立應用，也可以作為從機搭載于其他主機MCU運行。當ESP8285托管應用時，能夠直接從外接Flash中啟動。內置的高速緩沖存儲器有利于提高系統性能，并且優化存儲系統。此外ESP8285只需通過SPI/SDIO 接口或I2C/UART口即可作為Wi-Fi適配器，應用到基于任何微控制器的設計中。

1）體積超小；

2）串口轉WiFi；

3）無線透傳；

4）遠距離超低功耗；

5）耐高溫，高達125℃

6）*兼容ESP8266，源碼可以原封不動移植使用。

SOC特性

• 內置Tensilica L106超低功耗32位微處理器，主頻支持80MHz和160MHz，支持RTOS
• 內置TCP/IP協議棧
• 內置1路10 bit高精度ADC
• 外設接口HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
• 深度睡眠保持電流為10uA，關斷電流小于5uA
• 2 ms之內喚醒、連接并傳遞數據包
• 待機狀態消耗功率小于1.0mW(DTIM3)
• 內置1M字節 SPI Flash

Wi-Fi特性

• 支持802.11 b/g/n/e/i
• 支持Station、SoftAP、SoftAP+STA模式
• 支持Wi-Fi Direct(P2P)
• 支持CCMP(CBC-MAC、計數器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速
• P2P發現, P2P GO模式/GC模式和P2P電源管理
• WPA/PA2 PSK和WPS
• 802.11 i 安全特征：預認證和TSN
• 支持802.11n（2.4 GHz）
• 802.1h/RFC1042 幀封裝
• 無縫漫游支持
• 支持AT遠程升級及云端OTA升級
• 支持Smart Config功能（包括Android和iOS設備）

模塊外設

• 2xUART
• 1xADC
• 1xEn
• 1x喚醒管腳
• 1xHSPI
• 1xI2C
• 1xI2S
• 多10xGPIOs

工作溫度范圍：-40℃-125℃

模塊尺寸：12.3mm×20mm(M2版本)

應用場景

• 家用電器
• 家庭自動化
• 智能插座、智能燈
• Mesh網絡
• 嬰兒監控器
• IP攝像機
• 傳感器網絡
• 可穿戴電子產品
• 安全ID標簽
• 無線位置感知
• 無線定位系統信標
• 工業無線控制

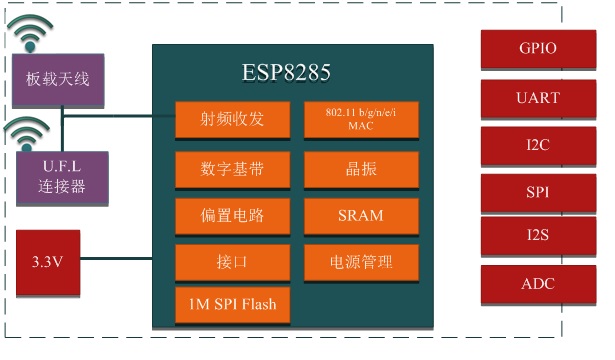

 模塊結構圖：

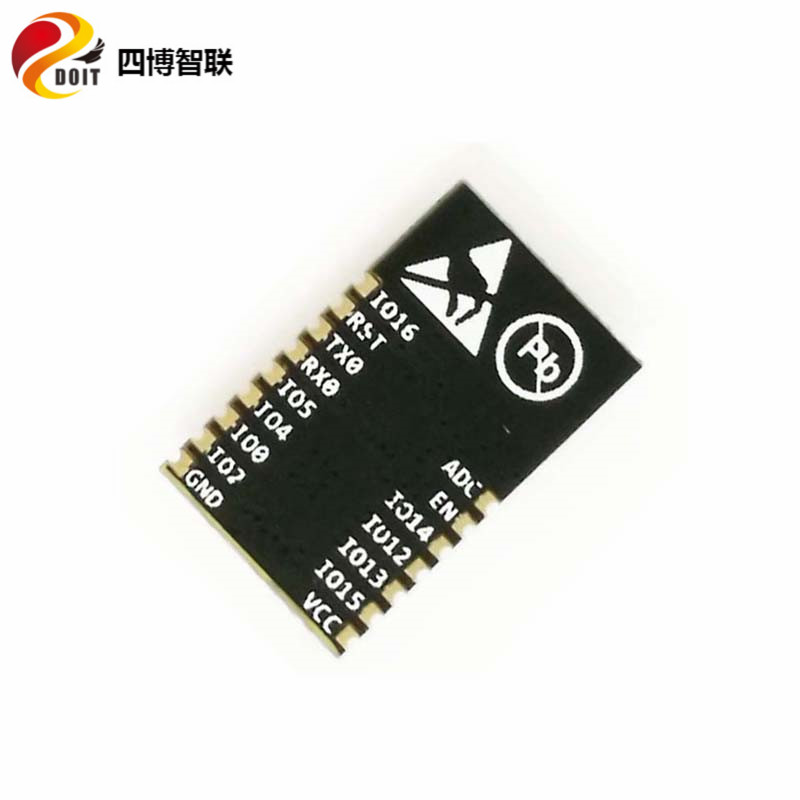

 模塊管腳圖：

模塊尺寸圖：
