一、主要功能與特性：
- 將被測工頻交流電流轉換成按線性比例輸出的標準直流信號；
- 優良的溫度特性和*工作穩定性；
- 第3代定型設計采用集成變送器ASIC芯片(絕非324或258廉價運放搭成)；
- 第3代定型設計采用強功率線性變流變壓原理,抗*力增強10倍；
- 采用模塊電路,結構緊湊；
- 精確度高,線性度優良；
- 兩線端口具有輸出過流過壓極性保護功能,具有感應雷擊波和突波的保護能力；
二、型號描述：
FZL-5A/4-20mA/24V
名稱： FZL系列交流電流變送器
額定輸入： AC（1A,5A,10A)
額定輸出： 兩線制DC4～20mA
工作電源： DC+24V±20%
三、技術參數：
- 準確度(精度)：0.2％，0.5％；
- 非線性失真：0.2％，0.5％；
- 額定工作電壓：DC＋24V±20％，極限工作電壓≤35V；
- 電源功耗：DC+24V靜態4mA，動態時相等與環路電流，內部限制25mA+10％，功耗0.6W，AC220V，功耗1W；
- 額定輸入吸收功率：電流類型≤1VA；
- 額定輸入：AC（1A,5A,10A)；
- 額定工作頻率：50/60Hz；
- 輸出形式：兩線制DC4～20mA；
- 輸出溫漂系數：≤50ppm/℃；
- 響應時間：≤100ms；
- 輸出負載電阻：RL（Ω)＝(24V－10V)／0.02A=700Ω；
- 輸入過載能力：1.5倍連續，30倍5秒；
- 輸出過流保護：內部限制25mA+10％；
- 兩線端口瞬態感應雷與浪涌電流TVS抑制保護能力：TVS抑制沖擊電流能力為35A/20ms/1.5KW；
- 兩線端口設置有+24V電源反接保護；
- 輸出電流設置有長時間短路保護限制：內部限制25mA+10%；
- 輸入/輸出絕緣隔離強度：AC2000V / 1min、1mA；
- 輸入/輸出絕緣電阻≥20MΩ(DC500V)；
- 工作環境：－25℃～＋70℃，20％～90％無凝露；
- 貯存溫度：－40℃～＋85℃，20％～90％無凝露；
- 安裝方式：DIN-35mm導軌安裝或M4螺釘固定；
- 執行標準：GB/T13850－1998；
四、安全注意事項：
- 在使用輸出4～20mA產品時，250Ω轉換電阻不允許開路與接觸不良，不允許在轉換電阻回路串接熔斷器和自復式保險絲；
- 在使用昂貴的ADC輸入接口上并聯一只P6KE6.2A或P6KE6.8A的TVS二極管是非常必要的保護措施;
- 在要求高精度的測量時，轉換電阻是至關重要的，轉換1～5V的250Ω電阻應選擇0.5W低溫漂高精度金屬膜電阻；
- 本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的機箱（柜）內；
- 本產品原邊主回路適用極限電壓≤1KVac的線路；
- 本產品在使用時不允許超出性能指標參數規定范圍，使用不當可能導致產品損壞；
- 本產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞；
- 本產品系列為標準變送器，對于特殊的應用，請與我們聯系定制;
五、接線示意圖：

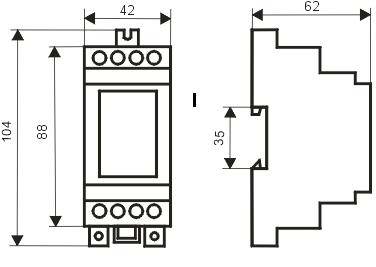

六、外型尺寸圖：
