一、產品簡介：
FZH系列固定圓孔霍爾電流傳感器是應用霍爾效應的閉環（補償）電流傳感器，原邊回路和副邊回路之間高度絕緣隔離，可用于測量直流、交流、脈沖以及各種不規則波形的電流，副邊輸出能真實反映原邊電流的波形和線性比例。
二、主要特點：
- 應用霍爾效應的閉環（磁補償）電流傳感器輸出跟蹤電流信號，抵 抗*力和遠傳能力；
- 符合UL94—V0標準的絕緣外殼；
- 出色的精度、良好的線性度、低溫漂、反應時間、寬頻帶、無插入損耗、抗*力強、電流過載能力強、*的性價比；
三、應用領域：
廣泛應用于交流變頻調速、伺服電機、直流電機、逆變電池、不間斷電源、開關電源、電焊機電源工業自動化控制等諸多領域。
四、技術參數：
- 測量精度（25℃）：優于0.5％F.S；
- 非線性失真：優于0.1％；
- 失調電流：±0.4mA；
- 額定工作電壓：±12V～18V（±5％）；
- 原邊額定輸入有效值電流： 0～200A各檔；
- 固定圓孔直徑：20mm；
- 響應時間：≤1μs；
- di/dt跟蹤速度：≥50A/uS；
- 測量帶寬：DC～100KHz；
- 溫度漂移（-25～＋70℃）：100ppm／℃；
- 工作溫度：－25～＋70℃；
- 貯存溫度：－25～＋85℃；
- 相對濕度：不大于90％ＲＨ；
- 絕緣隔離耐壓（原副邊之間）：ＡＣ３ＫＶ／1min、１mＡ；
- 執行標準：JB/T7490－94；
- 系列型號，規格，接線示意圖，產品外型，安全注意事項．
五、安全注意事項:
- 為了獲得正向電流輸出，原邊電流必須按外殼上指示箭頭方向流動；
- 使用時首先接通工作電源及輸出電路，再通過被測電流；
- 原邊導線溫度不得超過85℃；
- 產品為標準傳感器，對于特殊的應用（工作電壓、絕緣隔離耐壓等）請與我們聯系；
- 產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞。
- 本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的機箱（柜）內。
- 單匝穿孔穿芯主回路輸入電壓≤1KV，更高電壓取決于主回路導線的絕緣。

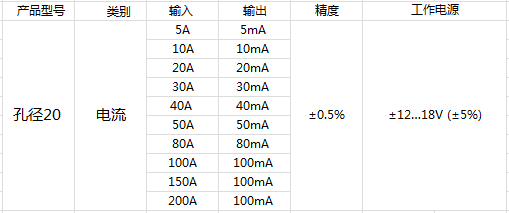

六、型號與規格：
訂貨舉例：FZH20 －50A／50mA

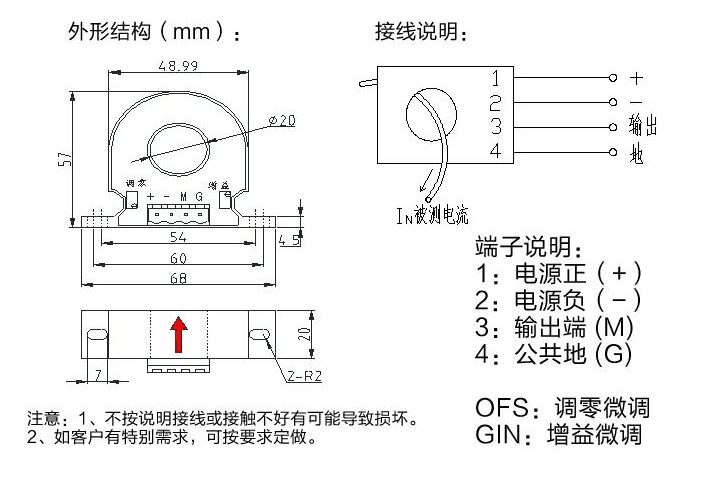

七、接線示意圖：
