一、超聲波液位差計安裝

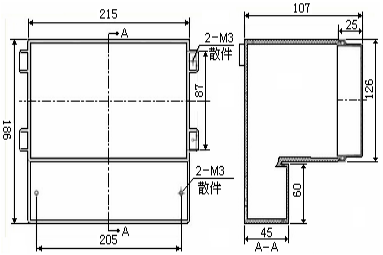

1、外形尺寸

2、安裝方式
（1）在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。
（2）探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。
（3）也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。
3、安裝原則
（1）換能器發射面到液位的距離，應小于選購儀表的量程。
（2）換能器發射面到液位的距離，應大于選購儀表的盲區。
（3）換能器的發射面應該與液體表面保持平行。
（4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波 動的位置。
（5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。
（6）若換能器發射面到液位的距離小于選購儀表的盲區，需加裝
（7）延伸管，延伸管需和液面垂直，內壁要保持光滑。
4、安裝注意事項
（1）儀表外殼與大地可靠相連。
（2）電線、電纜保護管，要注意防止積水過多。
（3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，在儀表的進出線端另外安裝專用的防雷裝置。
（4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，在液位儀周圍加設防高、低溫裝置。
二、超聲波液位差計接線

1、接線柱說明
額定電壓：AC220V，兩路繼電器信號輸出，兩路4～20mA電流輸出，XPS01：+：接高頻線，－：接屏蔽線，XPS02：+：接高頻線，－：接屏蔽線，DIO：接黃線，VCC：接紅線，GND：接黑線
2、五芯專用電纜說明

（1）探頭1接線：
高頻線接XPS01的＋；
屏蔽線接XPS01的－；
（2）探頭2接線：
高頻線接XPS02的＋；
屏蔽線接XPS02的－；
